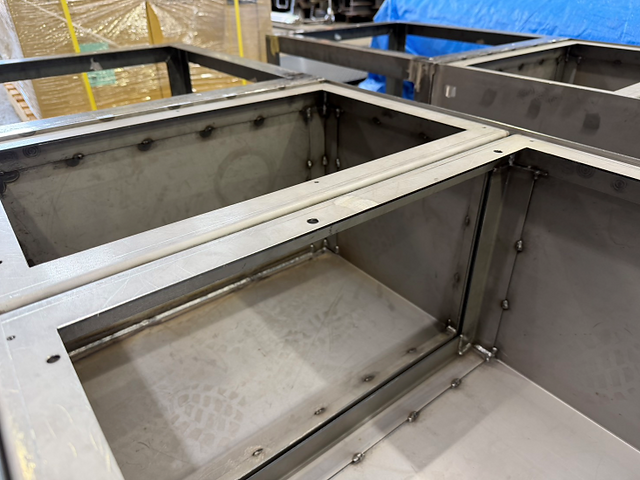

クーラントタンク製作

半導体用途で使用されるクーラントタンクを製作しました。

---

■仕様

・材質：本体SPHC t3.2

・レーザー切断加工

・曲げ加工（ベンディング）

・熔接

・タッピング加工

---

■製作のポイント

・タンク製品のため漏れ防止を重視し製作

　長手方向1600mmは曲げ加工によりコの字形状とし、両側面の板を内外全熔接

　内側は溶け込みを重視しアーク熔接にて対応

・タンク内部の補強兼天板支持部について、図面ではアングル指定であったが

　製作コスト削減および寸法精度向上のため、SPHC t3.2の曲げ部品への変更を提案

・熔接部についてカラーチェックを実施し、品質確認を行っている

・熔接後の焼け跡およびビードはグラインダー仕上げを実施

・付随部品の加工も含め一式対応

---
